碳鋼直角式全自動式自清洗過濾器

型號:YQZ-ZJDN*-*MPa

精度:20-4000微米

材質:殼體碳鋼、鋼刷濾網304不銹鋼

過濾介質:工業循環冷卻水、凈濁環水、原水、農業灌溉水

產品簡介:全自動自清洗過濾器一種被廣泛應用于工業水處理、農業灌溉水處理、市政綠化用水處理的設備，主要用于過濾100微米以上大顆粒雜質屬于水處理系統前置過濾單元也稱預過濾。

獲取優惠報價

在線客服咨詢

7*24小時服務熱線 15903037828

產品介紹

產品概述

在水資源日益短缺、環保壓力日益嚴峻的今天、如何更好的將水資源重復利用，成了每個國家和企業的越來越重視的問題！他們不惜花費重金研發和采購水處理設備。全自動自清洗過濾器一種被廣泛應用于工業水處理、農業灌溉水處理、市政綠化用水處理的設備，主要用于過濾100微米以上大顆粒雜質屬于水處理系統前置過濾單元也稱預過濾。對于提升原水水質、保護后續設備有著舉足輕重的作用。

應用領域

鋼鐵行業：高爐、煉鋼及軋鋼車間凈環水（循環冷卻水）系統，濁環水（沖渣水）系統中前置過濾等。
石化行業:旁濾（循環冷卻水）系統的過濾、污水處理等
電力行業：鍋爐水系統處理、污水處理等
市政工程：市政綠化用水系統（用于過濾河水、地下水中所含砂石及其他雜質）、市政污水處理系統等
機械加工行業：循環冷卻水系統、高壓沖洗水系統等。

工作原理

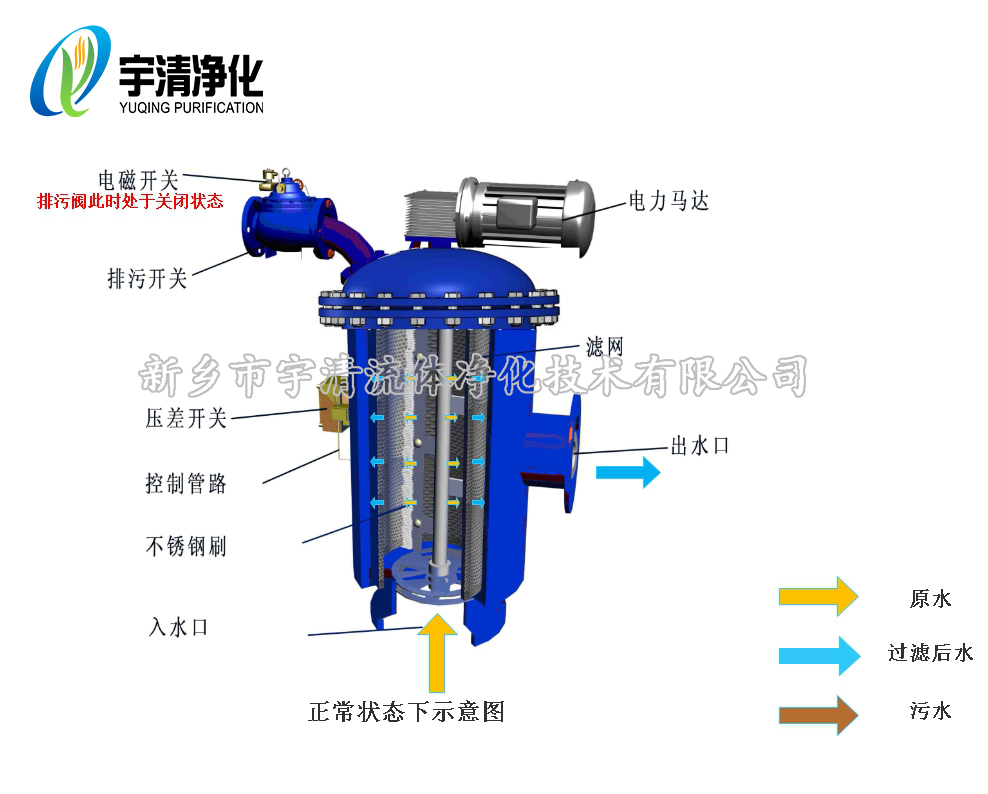

碳鋼直角式全自動自清洗過濾器過濾狀態：含有雜質的水經過過濾器內濾網，雜質被攔截下到濾網內、過濾后的水經過濾網正常排出。

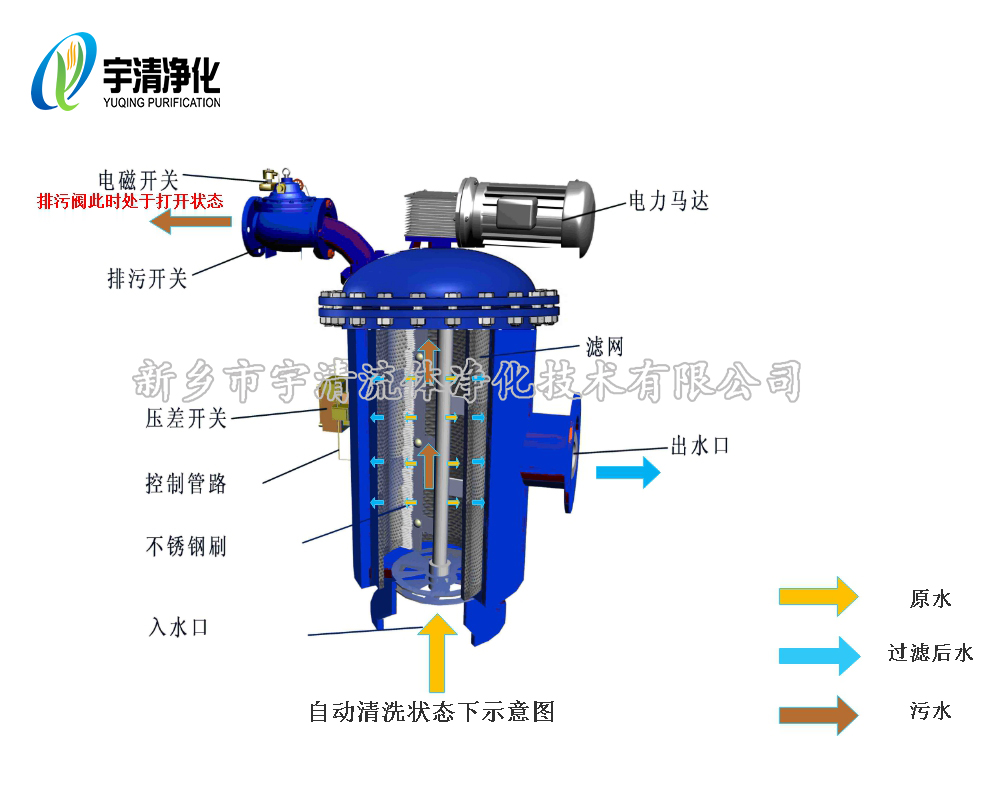

碳鋼直角式全自動自清洗過濾器反洗狀態: 過濾器反洗時，電機驅動鋼刷轉動，將粘附于濾網上的雜質清理下來。此時排污口自動打開，過濾后的水一部分經過濾網正常排出，一部分水經過排污口將雜質帶出系統。反洗結束后，排污口自動關閉，過濾后的水正常從出水口排出。系統的設計可實現反洗時不停水，保證整個系統的正常工作。

反洗狀態控制：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。舉例：某鋼廠循環水系統配套直角式自清洗過濾器一臺?？蛻舾鶕?jù)以往經驗將時間控制設置在8個小時反洗一次，但是由于最近水質的下降、擔心8個小時清洗一次的周期時間太長，雜質含量太多堵塞濾網造成壓差過高、對過濾器及后續設備產生不好的影響，于是他們在過濾器上設置了壓差為0.1Mpa。過濾器在運行一段時間后，壓差報警，但此時并未達到8小時清洗周期，系統根據壓差控制也自動開啟反洗狀態、雜質被順利清除，系統恢復正常；客戶也可選擇手動控制、根據需求自行手動開啟反洗。

產品特點

■過濾精度：20微米-4000微米
■流量：45m³/h~2350m³/h
■進出口通徑：DN80~DN600
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤1.0MPa(特殊可定制)
■工作溫度≤95℃
■電源：380V/50Hz
■清洗電機功率：0.09-0.25KW
■控制電壓：AC24V
■清洗方式：刷式
■控制方式：壓差、時間、手動及人機界面（PLC）
■清洗時間：10-200秒可調

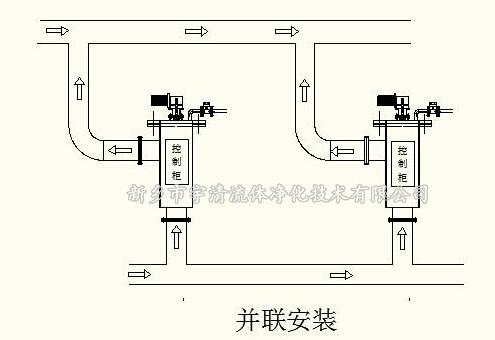

■安裝形式：立式安裝、臥式安裝，多臺并聯可獲得更大流量

型號解釋

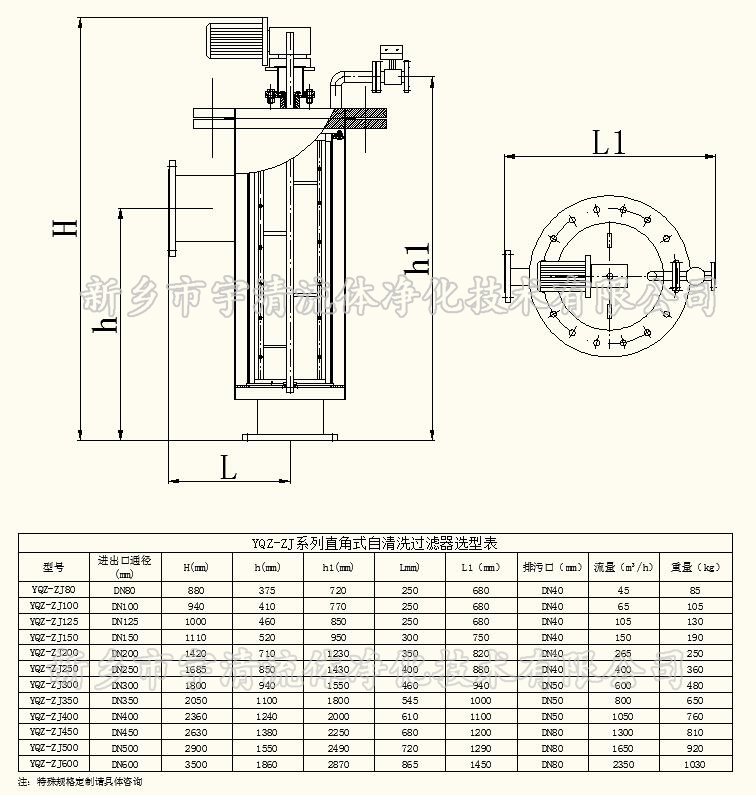

選型參數

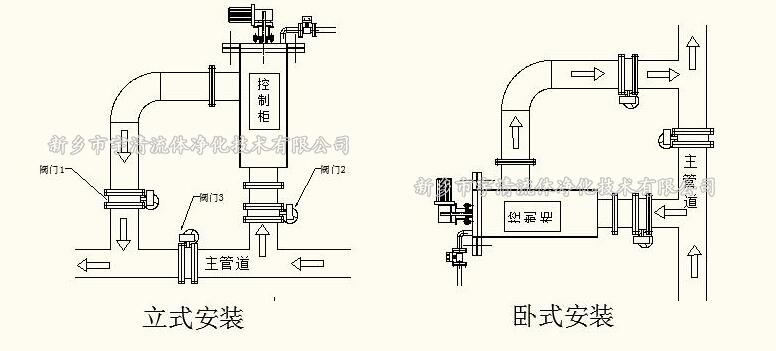

安裝方式

日常維護

碳鋼直通式全自動自清洗過濾器結構簡單、設計合理、平?；静恍枰獙ｉT的維護。如果運行一段時間后發現過濾器進出口壓差突然變大清洗過于頻繁，可能是鋼刷經過長時間的磨損，已經無法正常工作、需更換。如果壓差突然變小、有可能是大顆粒的雜質進入過濾器中將濾網損壞，此時停機更換濾網就可解決問題。
注意：鋼刷及濾網是消耗品、具體的使用壽命和現場工況環境有關！
